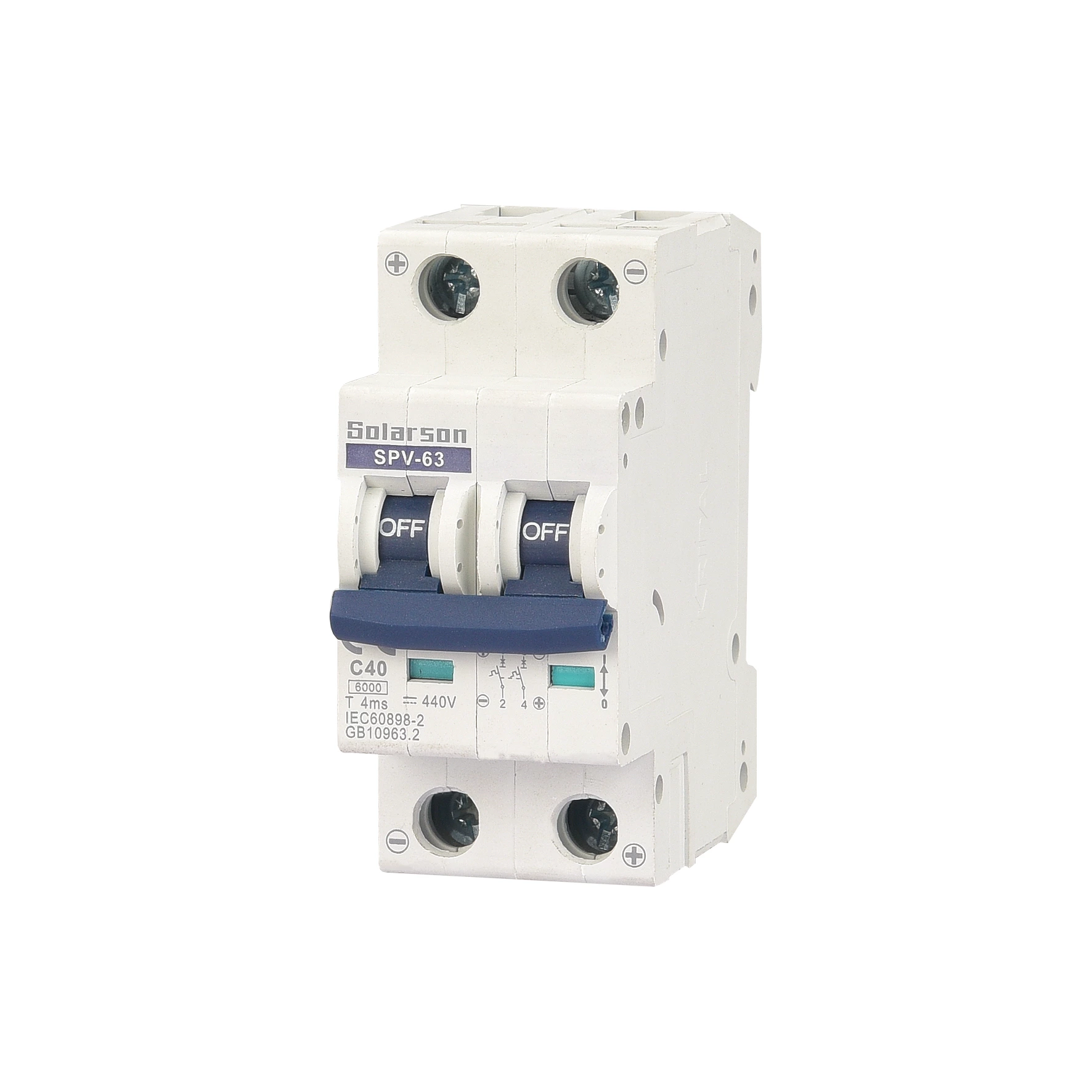

Mini disyuntor de 250 V CC para energía solar
Descripción del Producto
China Aidun Electrical produce el disyuntor SPV-63 de 250 V CC de la marca "SOLARSON" para protectores complementarios del sistema solar que está diseñado para proporcionar protección contra sobrecorriente dentro de electrodomésticos o equipos eléctricos, donde ya se proporciona o no se requiere una protección de circuito derivado. Los dispositivos están diseñados para aplicaciones de circuitos de control de corriente continua (CC).
Voltaje nominal: 250 VCC
Corrientes nominales: 6,3 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A.
Estándar: IEC60947
Datos técnicos
Artículo | 030 | |
tipo de producto | SPV-63 | |
Corriente nominal de grado de marco (A) | 63 | |
Polo | 1p, | |
Tensión nominal de funcionamiento (V CC) | CC250V | |
Corriente nominal en (A) | 1-63A | |
Tensión nominal de aislamiento Ui (V CC) | 250 VCC | |
Tensión nominal de impacto Uimp (kV) | 4 | |
Capacidad de ruptura última lcu (kA) | 6 | |
Ejecutar capacidad de ruptura lcs (%lcu) | 75% | |
Tipo de curva | C | |
Tipo de viaje | Térmico-magnético | |
Mecánico | Valor medio real | 20000 |
Valor estandar | 8500 | |
Eléctrico | Valor medio real | 2500 |
Valor estandar | 1500 | |
Control e Indicación
Liberación de derivación (SHT) | Opción |
Relé de mínima tensión (UNT | |
Contacto auxiliar (AX) | |
Contacto de alarma (AL) |

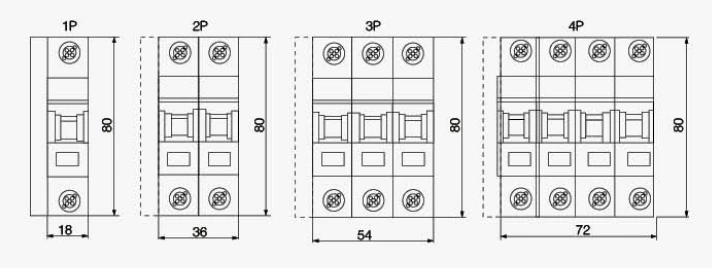

Dibujo
